Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | Válvula de bola de corte reguladora de alta pressão | Tipo de corpo da válvula: | Tipo forjado |
|---|---|---|---|
| Temperatura de funcionamento: | -45 a 575°C | Pressão nominal: | PN10, PN22, PN32/ANSI Classe 900,1500,2500 |
| Utilização: | Ajuste, comutação | ||
| Realçar: | Pn32 regulador de pressão da válvula de esferas,regulador de pressão da válvula de esferas cortada |
||

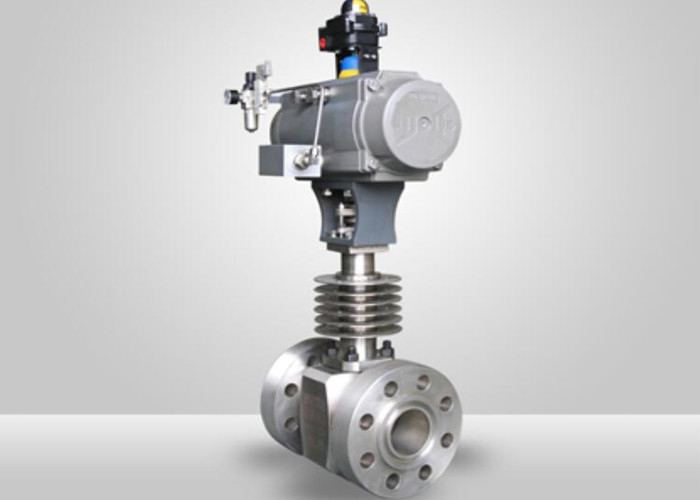

HT7400 Valva de esferas reguladora de corte de alta pressão
Características das válvulas de esferas
1Adopta um corpo de válvula forjada, que tem boa resistência à temperatura e à pressão.
2O meio é recto, o caminho de fluxo é simples e pode adaptar-se melhor a meios viscosos de alta pressão.
3A válvula de esfera reguladora de alta pressão adota a tecnologia patenteada VALCAM e o estrangulamento especial do assento da válvula para melhorar a precisão da regulação da válvula.
4A válvula de esfera reguladora de alta pressão adota um núcleo de válvula excêntrico, que pode superar grandes binários.que reduz o desgaste.
5O núcleo da válvula e o assento da válvula adotam tecnologia de processamento avançada e têm boa resistência ao desgaste e à corrosão.
6O atuador pneumático é feito de liga de alumínio fundido a pressão, que é pequeno em tamanho, de alta resistência, de alta precisão e leve em peso; ao mesmo tempo,O método de condução adota uma estrutura de engrenagem e de rack, com grande força de saída e pequena histerese.
7A superfície do atuador é revestida com revestimento epoxi, que tem propriedades anticorrosivas contra o mundo exterior.
Detalhes da válvula de esfera reguladora de alta pressão
| Nome da válvula | Válvula de esfera reguladora de alta pressão | |||||||||||
| Modelo | Outros | |||||||||||
| Tipo de carroceria da válvula | Tipo forjado | |||||||||||
| Forma do núcleo da válvula | Tipo parcialmente esférico (ajuste); esfera em forma de O (interruptor) | |||||||||||
|
Diâmetro nominal (mm) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
|
Coeficiente de fluxo |
Tipo ajustável | Currículo | 12 | 20 | 30 | 50 | 75 | 115 | 190 | 290 | 470 | 735 |
| Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| Tipo de interruptor | Currículo | 30 | 45 | 75 | 115 | 190 | 290 | 470 | 735 | 1170 | 1900 | |
| Kv | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| Características do tráfego |
Tipo de ajustamento: percentagem igual, linha reta; Tipo de interruptor: abertura rápida |
|||||||||||
| Relação ajustável | Percentagem igual: 100; abertura rápida: 200 | |||||||||||
| Diferença de pressão admissível | A diferença de pressão admissível está relacionada com a configuração do atuador, etc. Ao encomendar, deve ser indicada a diferença de pressão de trabalho e determinada a configuração.A diferença de pressão máxima admissível não deve ser superior à pressão nominal. | |||||||||||
| Pressão nominal (MPa/LB) | PN10, PN22, PN32/ANSI Classe 900,1500,2500 | |||||||||||
| Taxa de vazamento admissível do assento da válvula | Classe ANSI IV;Classe ANSI V;Classe ANSI VI | |||||||||||
| Método de ligação | Tipo de flange (tipo FM, RJ): ANSI Classe 900, 1500, 2500 de acordo com a norma ANSIB16.5-1981 ou de acordo com a ligação de soldadura de botões (BW) da norma JB/T79-94, HG20592-97 | |||||||||||
| Formulário da tampa da válvula superior | Tipo padrão; tipo de temperatura média; tipo de temperatura elevada | |||||||||||
| Enchimento |
Tipo de temperatura média e alta: grafite flexível; Temperatura normal ou tipo de baixo atrito: fibra de carbono PTFE, amianto PTFE |
|||||||||||
| Temperatura de funcionamento | -45 a 575°C | |||||||||||
| Cor do revestimento de superfície | Cinza prateada (resina epoxi); mas quando o corpo da válvula é feito de aço inoxidável, o corpo não é revestido | |||||||||||
