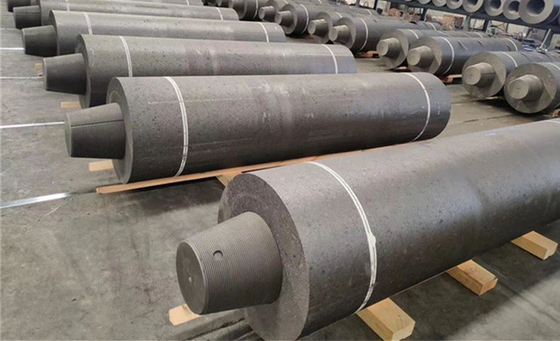

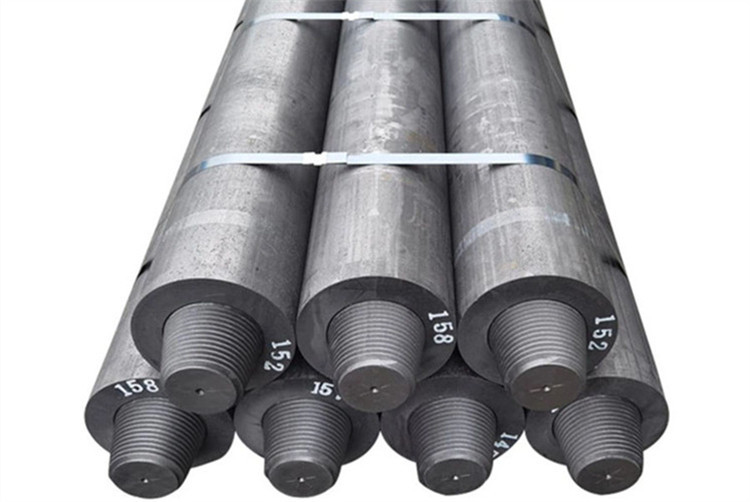

Eletrodos de grafite HP de alto desempenho de 400 mm a 800 mm para processos metalúrgicos avançados

Imagem Grande : Eletrodos de grafite HP de alto desempenho de 400 mm a 800 mm para processos metalúrgicos avançados

Detalhes do produto:

Lugar de origem:	China
Marca:	HUATAO
Certificação:	CE, ISO
Número do modelo:	HTGE02

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	20 toneladas
Preço:	1450-3000 USD/ ton
Detalhes da embalagem:	Paletes de madeira
Tempo de entrega:	15-30 dias
Termos de pagamento:	T/T, Western Union, MoneyGram, L/C
Habilidade da fonte:	200tons pelo mês

Contato

Descrição de produto detalhada

Matérias primas:	Coque de agulha de qualidade superior e alcatrão de carvão de alta qualidade	Densidade atual:	Até 25 A/cm2 para aplicações de alta potência
Teor de cinzas:	≤ 0,25%, garantindo a pureza na fusão	Coeficiente de expansão térmica:	Fracturas baixas, minimizando o esforço térmico
Força mecânica:	Alta resistência à quebra durante a manipulação e utilização	Resistividade elétrica:	Baixo para uma transmissão de corrente eficiente
Intervalo de diâmetro:	400 mm - 800 mm, comprimentos personalizáveis disponíveis	Resistência à oxidação:	Revestidos com uma camada anti-oxidante especializada
Destacar:	Eletrodo de grafite de 400 hp , Processos metalúrgicos avançados , Eletrodo de grafite de alto desempenho de 800 mm

Eletrodos de grafito HP de alto desempenho para processos metalúrgicos avançados- Não.

DescriçãoEletrodos de grafite HP de alto desempenho para processos metalúrgicos avançados:

Projetados para condutividade superior e vida útil prolongada, os nossos elétrodos de grafito HP otimizam as operações metalúrgicas, reduzindo o consumo e aumentando a eficiência em fornos elétricos de alta potência.

Os eléctrodos de grafite HP, ou eléctrodos de grafite de alta potência, são componentes essenciais para os modernos fornos de arco elétrico de alta potência na siderurgia, na produção de ligas ferrosas,e outros processos metalúrgicos exigentesEstes eletrodos são fabricados com coque de agulha cuidadosamente selecionado e beterraba de carvão de alta qualidade, garantindo propriedades físicas e eléctricas superiores.

As matérias-primas avançadas e o meticuloso processo de fabrico dotam os elétrodos de grafito HP de um desempenho excepcional.A sua capacidade de suportar densidades de corrente de até 25 A/cm2 torna-os ideais para aplicações de alta potênciaO teor de cinzas ultra-baixo de ≤ 0,25% reduz significativamente a introdução de impurezas durante a fusão,Contribuir para produtos finais de maior qualidade- Não.

Uma das características principais é o baixo coeficiente de expansão térmica, que mitiga eficazmente o esforço térmico e reduz o risco de fraturas causadas por mudanças rápidas de temperatura no interior do forno.Isto..., combinado com uma elevada resistência mecânica, garante que os eletrodos mantenham a integridade durante toda a sua vida útil, mesmo em condições de funcionamento rigorosas.

Para aumentar ainda mais a durabilidade, os nossos elétrodos de grafito HP são revestidos com uma camada anti-oxidação especializada.Este revestimento prolonga significativamente a vida útil dos eletrodos, reduzindo as perdas de oxidação a altas temperaturasA baixa resistividade elétrica dos eletrodos facilita uma transmissão eficiente de corrente,Otimizar a utilização de energia e melhorar a eficiência global do processo- Não.

Durante a produção, cada eletrodo é submetido a medidas rigorosas de controlo de qualidade, desde a inspecção das matérias-primas até ao mecanizado final.Técnicas de fabricação de precisão garantem dimensões consistentes e tolerâncias rigorosas, permitindo a montagem sem problemas e um desempenho fiável no forno.

Em termos de aplicações, os elétrodos de grafito HP são amplamente utilizados em fornos de arco elétrico de alta potência para a fusão de sucata de aço, produção de aço inoxidável e várias ligas ferrosas.As suas características de alto desempenho tornam-nas indispensáveis para alcançar uma elevada produtividade e operações rentáveis na metalurgia moderna..

- Não.

Especificação paraEletrodos de grafite HP de alto desempenho para processos metalúrgicos avançados:

Especificações físico-químicas do eléctrodo de grafito HP
Posições		Unidade	Diâmetro em mm
			200-300 mm	Tipico Valor	350-400 mm	Tipico Valor	450 a 500 mm	Tipico Valor	550-700 mm	Tipico Valor
			8-16 polegadas		14-16 polegadas		18-20 polegadas		22-28 polegadas
Específico Resistência ≤	Eletrodo	μΩ.m	6.6	6.0	6.5	6.0	6.3	6.0	6.0	6.0
	Peito		5.5	4.8	5.2	4.8	5.0	4.8	4.8	4.8
Curvatura Resistência ≥	Eletrodo	MPa	10.0		10.5		10.5		10.5
	Peito		16.0		18.0		18.0		18.0
O Young's Modulo ≤	Eletrodo	GPa	12.0		14.0		14.0		14.0
	Peito		16.0		18.0		18.0		18.0
Densidade em massa	Eletrodo	g/cm3	1.68	1.72	1.70	1.72	1.72	1.72	1.72	1.72
	Peito		1.72	1.80	1.75	1.80	1.76	1.80	1.80	1.80
(100°C-600°C) CTE ≤	Eletrodo	X10 -6/°C	2.4		2.2		2.2		2.2
	Peito		2.2		1.63		1.6		1.6
Teor de cinzas ≤		%	0.3		0.3		0.3		0.3
Nota: O teor de cinzas é apenas para referência.

Propriedades físicas e químicas do eléctrodo e do mamilo
Ponto		Unidade	Diâmetro nominal ((mm)
			RP		HP		UHP
			300~450	500 a 800	350 ~ 500	550 ~ 700	350 a 500		550 ~ 750
							Garantida	Tipico	Garantida	Tipico

Resistência específica LSR≤	(E) Eletrodo	μ2*m	9 a 10.5	9 a 10.5	7.5	7.5	6.3	5.0 a 6.0	5.8	4.8 a 5.5
	(N) Peito		8	8	6.3	6.3	5.3	3.8 a 4.5	4.3	3.5 a 4.1
Força de dobra ≥	(E) Eletrodo	MPa	7	6.5	10	8.5	10.5	11.0 a 13.0	10	10.0 a 13.0
	(N) Peito		15	15	17	17	20	20.0 a 25.0	23	24.0 - 30.0
O Young's Modulo ≤	(E) Eletrodo	GPA	9.3	9.3	14	14	14	8.0 - 12.0	14	7.0 a 10.0
	(N) Peito		14	14	16	16	20	12.0 a 16.0	22	16.0 - 21.0
Densidade em massa	(E) Eletrodo	g/cm3	1.53	1.52	1.6	1.6	1.66	1.68 para 1.73	1.68	1.69 para 1.73
	(N) Peito		1.7	1.7	1.72	1.72	1.75	1.76 para 1.82	1.78	1.79 para 1.84
(100°C-600°C) CTE ≤	(E) Eletrodo	10-6°C	2.9	2.9	2.4	2.4	1.5	1.3 a 1.5	1.5	1.3 a 1.5
	(N) Peito		2.8	2.8	2.2	2.2	1.4	1.0 a 1.3	1.3	1.0 a 1.3
Teor de cinzas ≤		%	0.5	0.5	0.5	0.5	0.5	0.2 a 0.4	0.5	0.2 a 0.4

Dimensão e tolerância do elétrodo de ráfito
Nome		Eactroda Diarmetar		Duração do Eecros
Dimeter x comprimento		Número máximo	Número mínimo	Número máximo
polegada	mm	mm	mm	mm	mm
14×60	350×1500	357	352	1550	1400
14×72	350×1800			1875	1700
14×96	350×2400			2475	2275
16×60	400×1500	409	403	1550	1400
16×72	400×1800			1875	1700
16×96	400×2400			2475	2275
18×72	450×1800	460	454	1875	1700
18×96	450×2400			2475	2275
18 × 110	450×2700			2850	2550
20×72	500×1800	511	505	1875	1700
20×84	500×2100			2175	1975
20×96	500×2400			2475	2275
20 × 110	500×2700			2850	2550
22×84	550×2100	562	556	2175	1975
22×96	550×2400			2475	2275
24×84	600×2100	613	607	2175	1975
24×96	600×2400			2475	2275
24×110	600 × 2700			2850	2550
26 × 110	650×2700	663	657	2850	2550
28 × 110	700×2700	714	708	2850	2550

Capacidade de corrente de operação do eletrodo de grafite sugerida
Diâmetro nominal		Corrente de operação (Ampère)
polegada	mm	Eletrodo de grafite RP	Eletrodo de grafite HP	Eletrodo de grafite UHP
3	φ75	1300-2000	- Não.	- Não.
4	φ100	1800-3000	- Não.	- Não.
5	φ130	2800-4200	- Não.	- Não.

6	φ150	4000-5000	- Não.	- Não.
8	φ200	4800-9000	6000-9000
10	φ250	8000-12000	9000-14000	8100-12200

12	φ300	11000-16000	14500-18500	15000-22000
14	φ350	15000-22000	19000-28000	20000-30000
16	φ400	20000-28000	23000-35000	25000-40000

18	φ450	24000-34000	30000-42000	32000-45000
20	φ500	28000-42000	35000-50000	38000-55000
22	φ550	31000-45000	35000-55000	42000-66000

24	φ600	32000-46000	40000-62000	60000-90000
26	φ650	35000-48000	45000-72000	60000-90000
28	φ700	39000-49000	48000-75000	70000-120000

Observação: Em FEA, a corrente é sugerida para ser reduzida em 10%; em LF, pode ser aumentada em 10%.

Dimensão de usinagem do elétrodo e do mamilo
Unidade ((mm)
Aplicável	Por centímetro	Diâmetro nominal	Peito		D2	Soquete		Pitch do fio
			Diâmetro grande	Duração	Diâmetro médio	Diâmetro pequeno	Profundidade
RP/HP/UHP Grafite Eletrodo	12	300	177.16	270.9	172.95	168.73	141.5	8.47
	14	350	215.9	304.8	211.69	207.47	158.4
	16	400	215.9	304.8	211.69	207.47	158.4
	16	400	241.3	338.7	237.09	232.87	175.3
	18	450	241.3	338.7	237.09	232.87	175.3
	18	450	273.05	355.6	268.84	264.62	183.8
	20	500	273.05	355.6	268.84	264.62	183.8
	20	500	298.45	372.6	294.24	290.02	192.2
	22	550	298.45	372.6	294.24	290.02	192.2
	12	300	177.8	215.9	174.64	171.48	114	6.35
	14	350	203.2	254	200.04	196.88	133
	16	400	222.25	304.8	219.09	215.93	158.4
	16	400	222.25	355.6	219.09	215.93	183.8
	18	450	241.3	304.8	238.14	234.98	158.4
	18	450	241.3	355.6	238.14	234.98	183.8
	20	500	269.88	355.6	266.72	263.56	183.8
	20	500	269.88	457.2	266.72	263.56	234.6
	22	550	298.45	355.6	295.29	292.13	183.8
	22	550	298.45	457.2	295.29	292.13	234.6
	24	600	317.5	355.6	314.34	311.18	183.8
	24	600	317.5	457.2	314.34	311.18	234.6
	26	650	355.6	457.2	352.44	349.28	234.6
	26	650	355.6	558.8	352.44	349.28	285.4
	28	700	374.65	457.2	371.49	368.33	234.6
	28	700	374.65	558.8	371.49	368.33	285.4
	30	750	406.4	584.6	403.24	400.08	260
	30	750	406.4	609.8	403.24	400.08	310.08
	32	800	431.8	635	428.64	425.48	323.5
