Cinturão de temporizador de borracha Dente trapezoidal
A correia de tempo trapezoidal é um dispositivo de transmissão, que consiste principalmente de três partes: corpo da correia, seção de transporte forte e acoplamento. Suas especificações incluem comprimento, passo do dente, largura, etc.Essas especificações afetam diretamente o desempenho e a vida útil da unidade de correia síncronaA selecção correta das especificações e parâmetros da correia de tempo trapezoidal pode garantir a estabilidade da transmissão e a longevidade da vida.
1. Longo
Se o comprimento for demasiado curto, pode facilmente provocar sobrecarga dos rolamentos, cadeias e outros mecanismos, reduzindo a vida útil da correia síncrona; se o comprimento for demasiado longo,Pode levar facilmente a uma transmissão instável..
2- O que é?
Quanto maior a inclinação do dente, menor a relação de velocidade e menor o binário da transmissão.
3Largura
Quanto maior a largura da correia, maior a potência que pode ser transmitida e maior a capacidade de carga da correia síncrona.
As nossas especificações normais:
|
Modelo
|
Queda (mm)
|
Altura dos dentes ((mm)
|
Espessura da correia ((mm)
|
Ângulo
|
|
MXL
|
2.032
|
0.51
|
1.14
|
40
|
|
XL
|
5.080
|
1.27
|
2.30
|
40
|
|
L
|
9.525
|
1.91
|
3.60
|
40
|
|
H
|
12.70
|
2.29
|
4.30
|
40
|
|
XH
|
22.225
|
6.35
|
11.20
|
40
|
|
XXH
|
31.750
|
9.53
|
15.70
|
40
|
Características:
Os dentes do cinto são construídos a partir de um composto de neoprene reforçado contendo aramida, o que garante que os dentes do cinto tenham alta resistência ao cisalhamento.
Alta resistência à tração, o cabo de fibra de vidro fornece alta resistência, alta flexibilidade e alto alongamento de tração.
O neoprene protege-o da sujeira, da gordura e da umidade.
Áreas de aplicação:
Impressão, embalagem, fabricação de papel, máquinas-ferramenta, têxteis, gravação, petroquímica e outros ambientes que exigem dispositivos de alta carga e alta velocidade.
A correia de tempo trapezoidal é um dispositivo de transmissão, que consiste principalmente de três partes: corpo da correia, seção de transporte forte e acoplamento. Suas especificações incluem comprimento, passo do dente, largura, etc.Essas especificações afetam diretamente o desempenho e a vida útil da unidade de correia síncronaA selecção correta das especificações e parâmetros da correia de tempo trapezoidal pode garantir a estabilidade da transmissão e a longevidade da vida.
1. Longo
Se o comprimento for demasiado curto, pode facilmente provocar sobrecarga dos rolamentos, cadeias e outros mecanismos, reduzindo a vida útil da correia síncrona; se o comprimento for demasiado longo,Pode levar facilmente a uma transmissão instável..
2- O que é?
Quanto maior a inclinação do dente, menor a relação de velocidade e menor o binário da transmissão.
3Largura
Quanto maior a largura da correia, maior a potência que pode ser transmitida e maior a capacidade de carga da correia síncrona.
As nossas especificações normais:
| Modelo |
Queda (mm) |
Altura dos dentes ((mm) |
Espessura da correia ((mm) |
Ângulo |
| MXL |
2.032 |
0.51 |
1.14 |
40 |
| XL |
5.080 |
1.27 |
2.30 |
40 |
| L |
9.525 |
1.91 |
3.60 |
40 |
| H |
12.70 |
2.29 |
4.30 |
40 |
| XH |
22.225 |
6.35 |
11.20 |
40 |
| XXH |
31.750 |
9.53 |
15.70 |
40 |
Características:
Os dentes do cinto são construídos a partir de um composto de neoprene reforçado contendo aramida, o que garante que os dentes do cinto tenham alta resistência ao cisalhamento.
Alta resistência à tração, o cabo de fibra de vidro fornece alta resistência, alta flexibilidade e alto alongamento de tração.
O neoprene protege-o da sujeira, da gordura e da umidade.
Áreas de aplicação:
Impressão, embalagem, fabricação de papel, máquinas-ferramenta, têxteis, gravação, petroquímica e outros ambientes que exigem dispositivos de alta carga e alta velocidade.

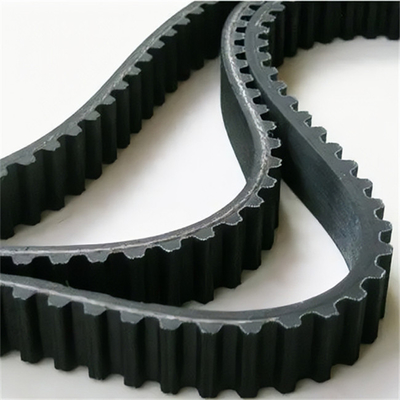

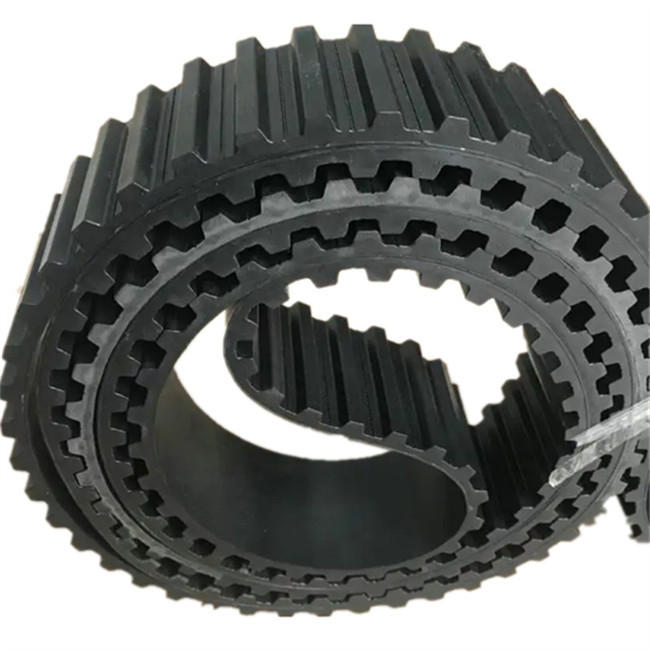

Referência de fotos:
