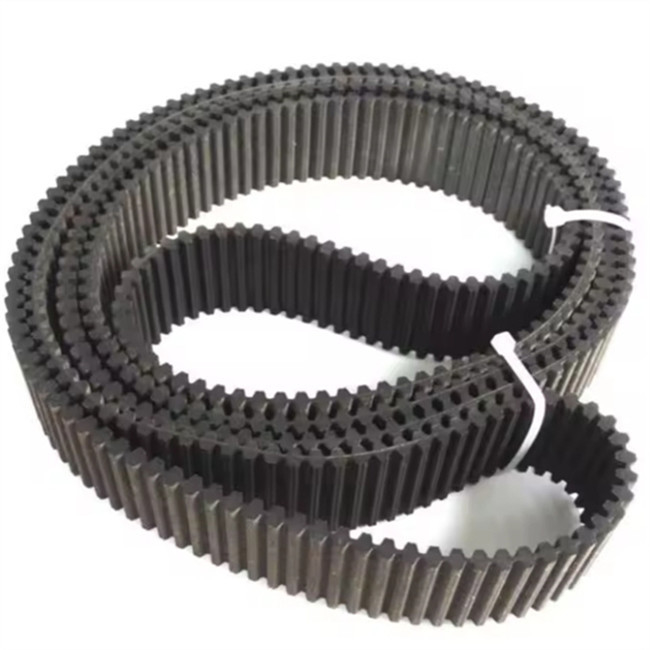

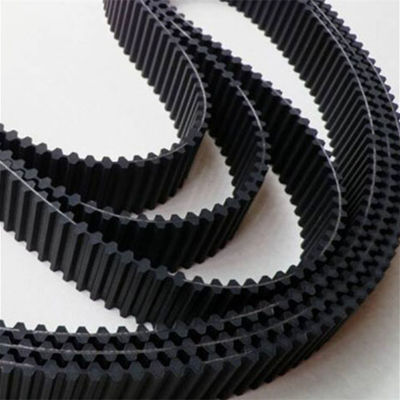

Dentes trapezoidais de dois lados D5M Cinturão de transmissão de borracha de correia síncrona
As cintas de temporizador trapezoidais são divididas em dois tipos: dentadas de um só lado e dentadas de dois lados, chamadas de cintos de um só lado e cintos de dois lados.
O cinto de regulação de dois lados pode ser dividido em dois tipos padrão de acordo com os dentes do cinto:
Cinturão de temporizador dentário duplo tipo DA, os dentes do cinto em ambos os lados estão dispostos simetricamente.
Cinturão de temporizador de dentes de tipo DB de dois lados, os dentes do cinto em ambos os lados estão dispostos em posições escalonadas.
A inclinação e a forma dos dentes da correia de regulação trapezoidal de dois lados são idênticas à forma e à inclinação dos dentes da correia de regulação unilateral.
Além das vantagens da transmissão de correia síncrona geral, a correia de tempo trapezoidal tem uma forma de dente quadrado, portanto, em comparação com a poleia dentada de arco,pode permitir uma velocidade linear maior, por isso, o cinturão de tempo trapezoidal circunferencial pode atender à transmissão de maior velocidade.
Parâmetro técnico:
|
Modelo
|
Duração do passo ((mm)
|
Número de dentes ((mm)
|
|
D-MXL
|
0.508
|
1.53
|
|
D-XL
|
0.508
|
3.05
|
|
D-L
|
0.762
|
4.58
|
|
DH
|
1.372
|
5.95
|
|
D-XH
|
2.794
|
15.49
|
|
D-XXH
|
3.048
|
22.11
|
|
D-T2.5
|
0.6
|
2.0
|
|
D-T5
|
1.0
|
3.4
|
|
D-T10
|
2.0
|
7.0
|
|
D-T20
|
3.0
|
13.0
|
|
D-AT10
|
2.0
|
7.0
|
Características:
1. Alta eficiência de transmissão: a transmissão por correia de tempo trapezoidal é um método de transmissão por sucção.Assim, a eficiência de transmissão é relativamente alta, atingindo mais de 96%.
2Função suave: uma vez que a forma do dente deste método de transmissão pode absorver eficazmente, não haverá deslizamento durante a operação, garantindo assim uma operação suave.
3Relação de transmissão precisa: uma vez que a transmissão da correia de regulação trapezoidal não se deformará elasticamente durante o processo de transmissão,Pode garantir que a relação de transmissão é precisa e atende aos requisitos de precisão exigidos.
4. Grande torque e grande carga. Mais mercadorias podem ser transportadas ao mesmo tempo, o que é benéfico para melhorar a eficiência da produção.
5• Estrutura simples, baixo custo de fabrico e ampla gama de aplicações.
Áreas de aplicação:
Impressão, embalagem, fabricação de papel, máquinas-ferramenta, têxteis, gravação, petroquímica e outros ambientes que exigem dispositivos de alta carga e alta velocidade.
