Série L Anodizado Alumínio Trapezoidal Dentes Cinturão de Tempo Relva
A poleia do cinto de tempo é geralmente feita de aço 45 #, liga de alumínio, ferro fundido, alumínio fundido, latão e outros materiais.Os furos internos estão disponíveis na forma de redondosOs tratamentos de superfície incluem oxidação natural, escurecimento, galvanização, galvanização a cores e apagamento de alta frequência.
Como mecanismo para transmitir a potência de rotação gerada pelo motor, as poleas síncronas e as cintas síncronas são geralmente amplamente utilizadas no projeto.A transmissão e as funções de transmissão são alcançadas através do envolvimento entre a poleia do cinto de regulação e os dentes do cinto de regulação.
A poleia de correia de cronometragem de dentes trapezoidais é a mais utilizada e é dividida em várias séries:
Série MXL/XXL/XL/L/H/XH/XXH, série T2.5/T5/T10/T20.
Parâmetros técnicos:
|
Tipo
|
bv
|
Hg
|
Y+1,5°
|
rb
|
Rt
|
2k
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14 ± 0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
30,05 ± 0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Características:
1. Posicionamento preciso: O design do dente da poleia do cinto de tempo trapezoidal é derivado de engrenagens, que podem fornecer capacidades de posicionamento precisas.Isso os torna muito úteis em aplicações que exigem transmissão e posicionamento precisos, tais como máquinas-ferramenta, máquinas têxteis, aparelhos domésticos, equipamentos comerciais e transmissão do eixo de camas em motores.
2Transmissão eficiente: A poleia da correia de tempo trapezoidal combina a forma do dente da correia de tempo para fornecer dentadura positiva, semelhante a uma transmissão de cadeia ou engrenagem.Este engrenagem para a frente pode proporcionar maior eficiência de transmissão e reduzir a perda de energia.
3. Reduzir o deslizamento e o golpe de retorno: O design do dente da poleia da correia de tempo dos dentes trapezoidais pode reduzir efetivamente o deslizamento e o golpe de retorno.Isto significa que em aplicações com altas velocidades e grandes alterações de binário, as poleas de correia de tempo com dentes trapezoidais podem proporcionar um desempenho de transmissão mais estável e confiável.
4- Capacidade de transmissão de binário elevado: o projeto da pole de tempo de dentes trapezoidais permite-lhe suportar a transmissão de binário elevado.Isso os torna ideais para aplicações que exigem alta potência de torque, tais como máquinas industriais e motores de automóveis.
5. Ampla disponibilidade: A pole de tempo de dentes trapezoidais tem uma ampla gama de especificações dentárias, incluindo MXL, XL, L, H, XH, XXH e outras especificações.Isto torna as poleas síncronas trapezoidais com dentes muito comuns no mercado e facilmente disponíveis.

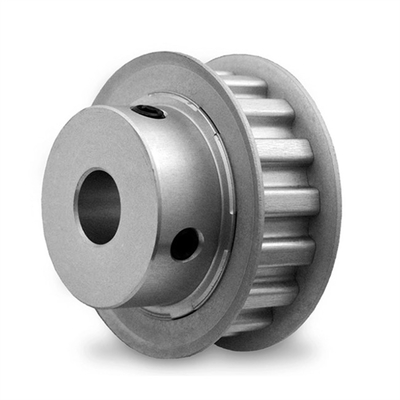

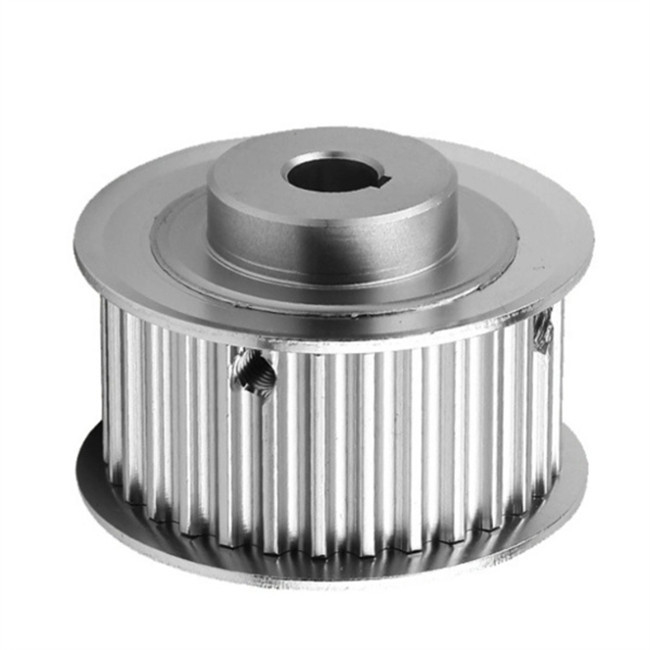

Fotos de referência:
