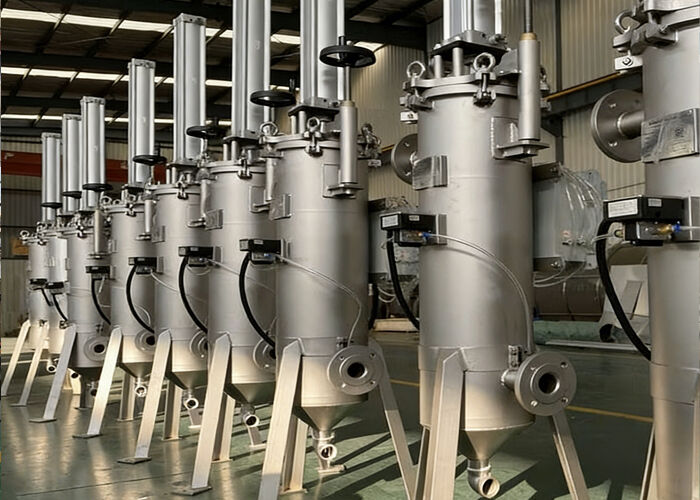

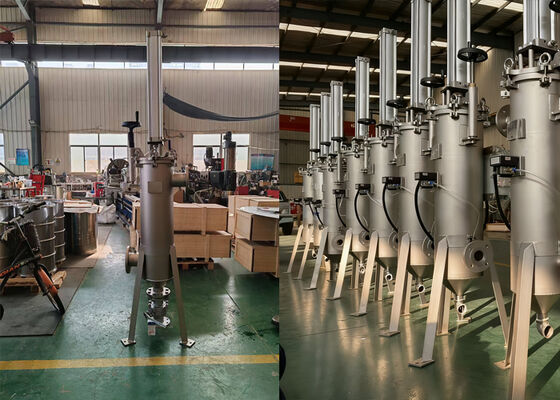

Carcaça de filtros autolimpantes de raspagem pneumática Autoi



O filtro autolimpante com raspador pneumático é um dispositivo de filtração de alta eficiência que remove automaticamente impurezas particuladas da superfície interna do elemento filtrante através de um mecanismo de raspagem mecânica, permitindo a filtração contínua online. Projetado principalmente para aplicações de alta viscosidade, este filtro acomoda viscosidades de até 800.000 mPa·s e oferece uma faixa de precisão de filtração de 50 a 1500 mícrons. Ele realiza
filtração precisa raspando rapidamente as impurezas da superfície do elemento filtrante, removendo assim eficientemente um maior volume de contaminantes; é ideal para filtrar tanto água quanto uma ampla variedade de líquidos viscosos.



[Modo de Filtração ]

O líquido entra pela entrada. Um raspador em forma de disco, acionado por mola, pressiona firmemente contra a superfície interna do elemento filtrante, repousando em sua extremidade superior. O líquido passa pelo raspador e flui para fora da superfície interna do elemento filtrante; as impurezas ficam retidas nesta superfície interna, enquanto o líquido filtrado sai pela saída. Com o passar do tempo, as impurezas se acumulam gradualmente e a pressão diferencial aumenta; consequentemente, o elemento filtrante é limpo ao atingir um limite predefinido de pressão diferencial ou em intervalos programados.



[Modo de Limpeza ]

Um cilindro pneumático aciona o raspador em um movimento vertical alternativo para limpar o elemento filtrante. Durante o curso descendente, as impurezas são empurradas pelo raspador em direção ao fundo da carcaça do filtro, onde impurezas de alta densidade se depositam na câmara de coleta de sujeira. Durante o curso ascendente, impurezas residuais são raspadas e empurradas em direção ao topo do elemento filtrante; essas impurezas são então lavadas pelo líquido em fluxo, passam de volta pelo raspador, retornam à superfície interna do elemento filtrante e são subsequentemente raspadas durante o próximo curso descendente. Cada ciclo de limpeza consiste em múltiplos cursos; uma vez que a superfície do elemento filtrante tenha sido limpa, sua capacidade de filtração é restaurada. A filtração continua ininterruptamente durante o processo de limpeza.



[Modo de Descarga ]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se acumularam em um certo volume, a válvula de descarga é aberta periodicamente para expelir o líquido residual contendo uma alta concentração de impurezas; se necessário, essas impurezas também podem ser recuperadas.



Modelo do Filtro	Diâmetro Interno do Filtro	Altura do Filtro	Espessura	Precisão de Filtração
HT-D219	250mm	1000mm	3mm	20 mícrons
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Abertura de fenda de alta precisão: Mín. Fenda de 20 mícrons.
2)Alto grau de automação: Que pode funcionar continuamente online, sem limpeza manual frequente.
3)Estrutura de aço inoxidável: Prevenção de corrosão e ferrugem.
4)Sem consumíveis descartáveis: Economiza custo de mídia filtrante e custo ambiental.
