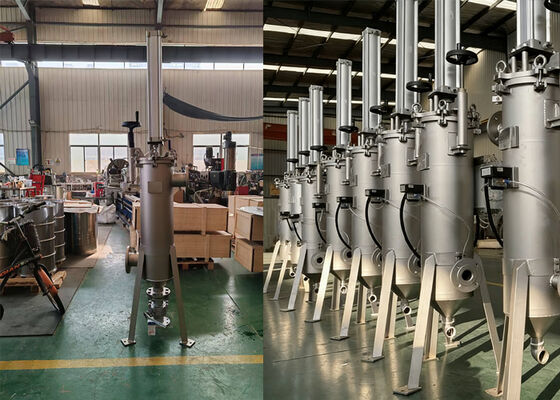

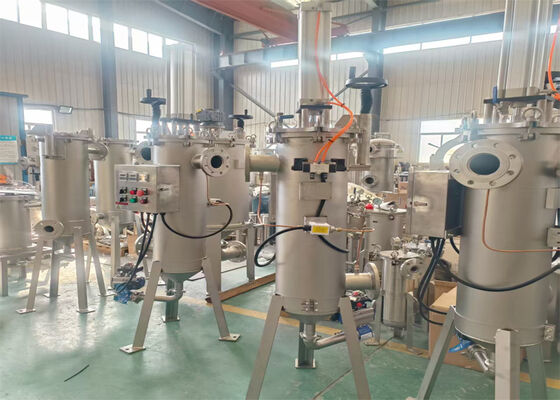

Filtro autolimpante automático tipo pneumático para indústria à prova de explosão



O filtro autolimpante com raspador pneumático é uma unidade de filtragem de alta eficiência. Adota uma estrutura de raspagem mecânica para limpar automaticamente os contaminantes de partículas da parede interna do cartucho do filtro e permite a filtragem contínua em linha. Desenvolvido principalmente para condições de trabalho de alta viscosidade, pode lidar com viscosidade líquida de até 800.000 mPa·s, com precisão de filtração variando de 50 a 1500 mícrons. O dispositivo filtra fluidos com precisão, raspando rapidamente a sujeira da superfície do cartucho para remover eficientemente grandes quantidades de impurezas, tornando-o perfeito para filtragem de água e vários líquidos viscosos.



[Modo de Filtragem ]

O líquido entra pela entrada. Um raspador em forma de disco, acionado por mola, pressiona firmemente contra a superfície interna do elemento filtrante, repousando em sua extremidade superior. O líquido passa pelo raspador e flui para fora da superfície interna do elemento filtrante; as impurezas ficam retidas nesta superfície interna, enquanto o líquido filtrado sai pela saída. Com o tempo, as impurezas se acumulam gradualmente e a pressão diferencial aumenta; consequentemente, o elemento filtrante é limpo ao atingir um limite de pressão diferencial predefinido ou em intervalos programados.



[Modo de Limpeza ]

Um cilindro pneumático aciona o raspador em um movimento vertical alternativo para limpar o elemento filtrante. Durante o curso descendente, as impurezas são empurradas pelo raspador para o fundo do corpo do filtro, onde impurezas de alta densidade se depositam na câmara de coleta de sujeira. Durante o curso ascendente, as impurezas residuais são raspadas e empurradas para a parte superior do elemento filtrante; essas impurezas são então lavadas pelo líquido em fluxo, retornam à superfície interna do elemento filtrante e são subsequentemente raspadas durante o próximo curso descendente. Cada ciclo de limpeza consiste em múltiplos cursos; uma vez que a superfície do elemento filtrante tenha sido limpa, sua capacidade de filtragem é restaurada. A filtragem continua ininterruptamente durante o processo de limpeza.



[Modo de Descarga ]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se acumularam em um certo volume, a válvula de descarga é aberta periodicamente para expelir o líquido residual contendo alta concentração de impurezas; se necessário, essas impurezas também podem ser recuperadas.



Modelo do Filtro	Diâmetro Interno do Filtro	Altura do Filtro	Espessura	Precisão de Filtragem
HT-D219	250mm	1000mm	3mm	20 mícrons
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Abertura de fenda de alta precisão: Mín. Fenda de 20 mícrons.
2)Alto grau de automação: Que pode funcionar em linha continuamente, sem limpeza manual frequente.
3)Estrutura de aço inoxidável: Prevenção de corrosão e ferrugem.
4)Sem consumíveis descartáveis: Economiza custo de mídia filtrante e custo ambiental.
