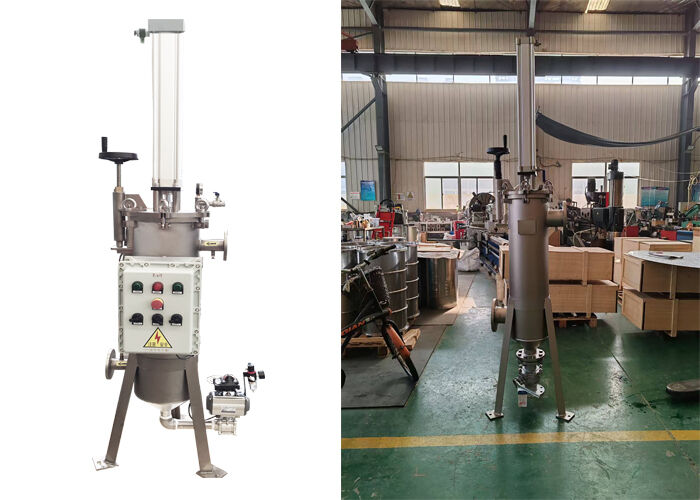

Filtro raspador pneumático com autolimpeza automática

[Modo de Filtração ]

O líquido entra pela entrada. Um raspador em forma de disco, acionado por mola, pressiona firmemente contra a superfície interna do elemento filtrante, repousando em sua extremidade superior. O líquido passa pelo raspador e flui para fora da superfície interna do elemento filtrante; as impurezas ficam retidas nesta superfície interna, enquanto o líquido filtrado sai pela saída. Com o tempo, as impurezas se acumulam gradualmente e a pressão diferencial aumenta; consequentemente, o elemento filtrante é limpo ao atingir um limite de pressão diferencial predefinido ou em intervalos programados.

[Modo de Limpeza ]

Um cilindro pneumático aciona o raspador em um movimento vertical alternativo para limpar o elemento filtrante. Durante o curso descendente, as impurezas são empurradas pelo raspador em direção ao fundo do corpo do filtro, onde impurezas de alta densidade se depositam na câmara de coleta de sujeira. Durante o curso ascendente, impurezas residuais são raspadas e empurradas em direção ao topo do elemento filtrante; essas impurezas são então lavadas pelo líquido em fluxo, retornam através do raspador, voltam para a superfície interna do elemento filtrante e são subsequentemente raspadas durante o próximo curso descendente. Cada ciclo de limpeza consiste em múltiplos cursos; uma vez que a superfície do elemento filtrante tenha sido limpa, sua capacidade de filtração é restaurada. A filtração continua ininterruptamente durante o processo de limpeza.

[Modo de Descarga ]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se acumularam em um certo volume, a válvula de descarga é aberta periodicamente para expelir o líquido residual contendo alta concentração de impurezas; se necessário, essas impurezas também podem ser recuperadas.
