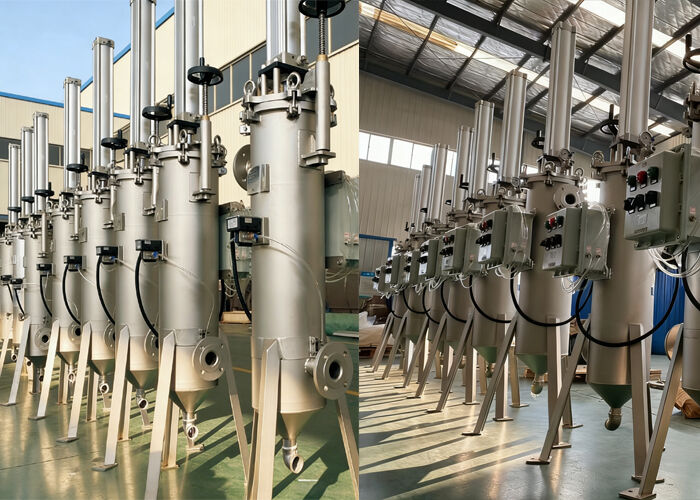

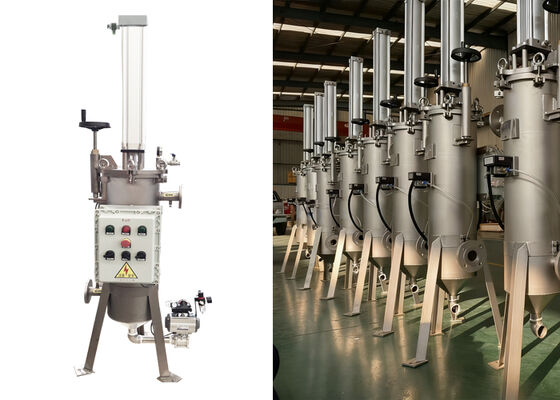

Carcaça de filtro autolimpante de raspagem pneumática



O filtro de autolimpeza de raspador pneumático é uma unidade de filtragem de alta eficiência.Adota uma estrutura de raspagem mecânica para limpar automaticamente as partículas contaminantes da parede interna do cartucho do filtro e permite a filtragem ininterrupta on-lineDesenvolvido principalmente para condições de trabalho de alta viscosidade, pode lidar com viscosidade de líquido de até 800.000 mPa·s, com precisão de filtragem que varia de 50 a 1500 microns.O dispositivo filtra com precisão os fluidos raspando rapidamente a sujeira da superfície do cartucho para remover grandes quantidades de impurezas de forma eficiente, tornando-o perfeito para a filtragem de água e de vários líquidos viscosos.



[Modo de filtragem]

O líquido entra pela entrada. Um raspador em forma de disco, carregado de mola, pressiona com força contra a superfície interna do elemento de filtro, apoiado na sua extremidade superior.O líquido passa através do raspador e flui para fora da superfície interna do elemento de filtroAs impurezas ficam presas nesta superfície interna, enquanto o líquido filtrado sai pela saída.O elemento de filtro é limpo quer quando se atinge um limiar de pressão diferencial pré-definido quer em intervalos programados..



[Modo de limpeza]

Um cilindro pneumático conduz o raspador num movimento vertical recíproco para limpar o elemento do filtro.As impurezas são empurradas pelo raspador para o fundo da caixa do filtro,onde as impurezas de alta densidade se depositam na câmara de recolha de sujeira.Durante o movimento ascendente,as impurezas residuais são raspadas e empurradas para a parte superior do elemento de filtro;Estas impurezas são então eliminadas pelo líquido que flui., passam de novo pela raspadora, voltam à superfície interna do elemento de filtro e são subsequentemente raspados durante a próxima batida descendente. Cada ciclo de limpeza consiste em várias batidas;Uma vez limpa a superfície do elemento de filtro, a sua capacidade de filtragem é restaurada. A filtração continua ininterrupta durante o processo de limpeza.



[Modo de descarga]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se tenham acumulado até um certo volume, a válvula de descarga é aberta periodicamente para expulsar o líquido residual que contém uma elevada concentração de impurezas;Se necessário, estas impurezas também podem ser recuperadas.



Modelo de filtro	Filtro Dia Interior.	Altura do filtro	Espessura	Precisão de filtragem
HT-D219	250 mm	1000 mm	3 mm	20 micrões
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Abertura de fenda de alta precisão: Min. Fenda 20 microns.
2)Alto grau de automação:Pode trabalhar em linha continuamente, sem limpeza manual frequente.
3) Estrutura de aço inoxidável:prevenção da corrosão e da ferrugem.
4)Não existem consumíveis descartáveis:A poupança de custos dos meios de filtragem e do ambiente.
