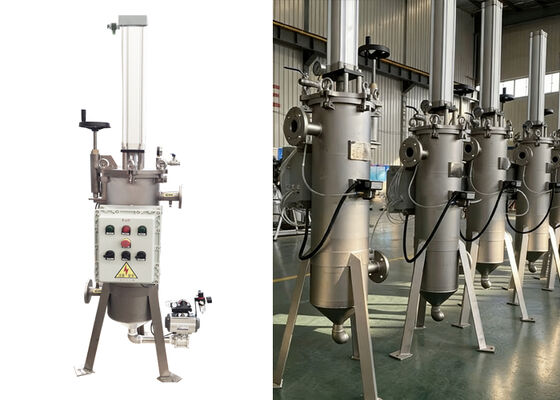

Filtro autolimpante tipo raspador pneumático automático para indústria química



Introdução Para Filtro Autolimpante Pneumático Tipo Raspador Automático

O filtro autolimpante pneumático tipo raspador é uma solução de filtração industrial de alto desempenho. Ele emprega um design de raspagem mecânica para remover automaticamente partículas sólidas da parede interna do cartucho do filtro, permitindo operação de filtragem contínua online. Projetado especialmente para processamento de mídia de alta viscosidade, ele pode lidar com viscosidade de fluidos de até 800.000 mPa·s, e sua precisão de filtração abrange de 50 a 1500 mícrons. Ele alcança purificação precisa de fluidos limpando rapidamente contaminantes da superfície do filtro com o raspador, oferecendo excelente capacidade de remoção de impurezas e sendo perfeitamente aplicável à água e a todos os tipos de líquidos viscosos.



[Modo de Filtração ]

O líquido entra pela entrada. Um raspador em forma de disco, acionado por mola, pressiona firmemente contra a superfície interna do elemento filtrante, repousando em sua extremidade superior. O líquido passa pelo raspador e flui para fora da superfície interna do elemento filtrante; impurezas ficam retidas nesta superfície interna, enquanto o líquido filtrado sai pela saída. Com o tempo, as impurezas se acumulam gradualmente e a pressão diferencial aumenta; consequentemente, o elemento filtrante é limpo ao atingir um limite de pressão diferencial pré-definido ou em intervalos programados.



[Modo de Limpeza ]

Um cilindro pneumático aciona o raspador em um movimento vertical alternativo para limpar o elemento filtrante. Durante o curso descendente, as impurezas são empurradas pelo raspador para o fundo do corpo do filtro, onde impurezas de alta densidade se depositam na câmara de coleta de sujeira. Durante o curso ascendente, impurezas residuais são raspadas e empurradas para o topo do elemento filtrante; essas impurezas são então lavadas pelo líquido em fluxo, passam de volta pelo raspador, retornam à superfície interna do elemento filtrante e são subsequentemente raspadas durante o próximo curso descendente. Cada ciclo de limpeza consiste em múltiplos cursos; uma vez que a superfície do elemento filtrante tenha sido limpa, sua capacidade de filtração é restaurada. A filtração continua ininterruptamente durante o processo de limpeza.



[Modo de Descarga ]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se acumularam em um certo volume, a válvula de descarga é aberta periodicamente para expelir o líquido residual contendo alta concentração de impurezas; se necessário, essas impurezas também podem ser recuperadas.



Modelo do Filtro	Diâmetro Interno do Filtro.	Altura do Filtro	Espessura	Precisão de Filtração
HT-D219	250mm	1000mm	3mm	20 mícrons
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Abertura de fenda de alta precisão: Mín. Fenda 20 mícrons.
2) Alto grau de automação: Que pode funcionar online continuamente, sem limpeza manual frequente.
3) Estrutura de aço inoxidável: Prevenção de corrosão e ferrugem.
4) Sem consumíveis descartáveis: Economiza custo de mídia filtrante e custo ambiental.
