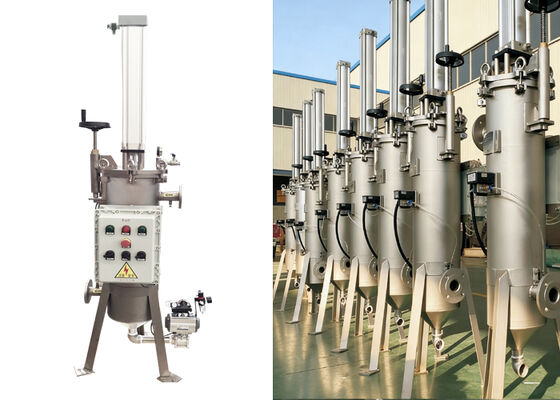

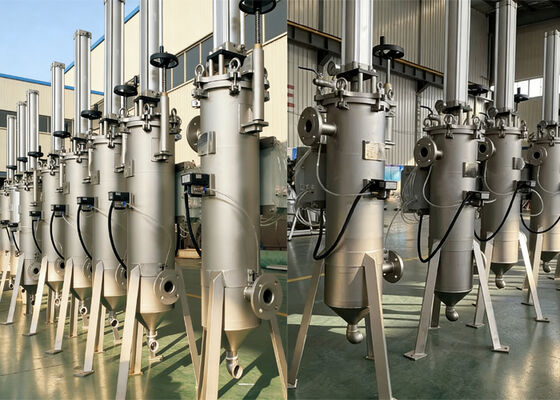

Filtro raspador autolimpante automático industrial para petroquímica



O filtro de autolimpeza de raspador pneumático é uma solução de filtragem industrial de alto desempenho.Emprega um projeto de raspagem mecânica para remover automaticamente partículas sólidas da parede interna do cartucho de filtro, permitindo uma operação de filtragem em linha ininterrupta, especialmente concebido para o processamento de meios de alta viscosidade, pode suportar viscosidade de fluido até 800 000 mPa·s,e a sua precisão de filtragem é de 50 a 1500 microns. Consegue uma purificação precisa do fluido, limpando rapidamente os contaminantes da superfície do filtro com o raspador,oferecendo uma excelente capacidade de remoção de impurezas e sendo perfeitamente aplicável à água e a todos os tipos de líquidos viscosos.



[Modo de filtragem]

O líquido entra pela entrada. Um raspador em forma de disco, carregado de mola, pressiona com força contra a superfície interna do elemento de filtro, apoiado na sua extremidade superior.O líquido passa através do raspador e flui para fora da superfície interna do elemento de filtroAs impurezas ficam presas nesta superfície interna, enquanto o líquido filtrado sai pela saída.O elemento de filtro é limpo quer quando se atinge um limiar de pressão diferencial pré-definido quer em intervalos programados..



[Modo de limpeza]

Um cilindro pneumático conduz o raspador num movimento vertical recíproco para limpar o elemento do filtro.As impurezas são empurradas pelo raspador para o fundo da caixa do filtro,onde as impurezas de alta densidade se depositam na câmara de recolha de sujeira.Durante o movimento ascendente,as impurezas residuais são raspadas e empurradas para a parte superior do elemento de filtro;Estas impurezas são então eliminadas pelo líquido que flui., passam de novo pela raspadora, voltam à superfície interna do elemento de filtro e são subsequentemente raspados durante a próxima batida descendente. Cada ciclo de limpeza consiste em várias batidas;Uma vez limpa a superfície do elemento de filtro, a sua capacidade de filtragem é restaurada. A filtração continua ininterrupta durante o processo de limpeza.



[Modo de descarga]

Após múltiplos ciclos de limpeza, uma vez que as impurezas se tenham acumulado até um certo volume, a válvula de descarga é aberta periodicamente para expulsar o líquido residual que contém uma elevada concentração de impurezas;Se necessário, estas impurezas também podem ser recuperadas.



Modelo de filtro	Filtro Dia Interior.	Altura do filtro	Espessura	Precisão de filtragem
HT-D219	250 mm	1000 mm	3 mm	20 micrões
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Abertura de fenda de alta precisão: Min. Fenda 20 microns.
2)Alto grau de automação:Pode trabalhar em linha continuamente, sem limpeza manual frequente.
3) Estrutura de aço inoxidável:prevenção da corrosão e da ferrugem.
4)Não existem consumíveis descartáveis:A poupança de custos dos meios de filtragem e do ambiente.
