100-500 m/min Linha de produção de papel kraft de formação dupla longa multi - cilindro

Linha de produção de duplo longo-formado multi-cilindro, linha de produção de papel kraft

Aplicação:

Principalmente utilizados para a fabricação de papel Kraft, papel ondulado, papel de revestimento, cartão de papel, etc.,

Fluxo tecnológico dos equipamentos:

Caixa de cabeceira de almofada de ar --- fio duplo (camada superior e fio de base) --- pré-prensa de escovação 750/φ800--- prensa de rolos de feltro duplo de feltro duplo de feltro duplo de feltro duplo de feltro duplo de feltro --- secas na frente:20 conjuntos de secadores de Φ1800 mm (configuração 6+8+8)--- máquina de dimensionamento φ800/φ800--- secção seca traseira: 6 conjuntos de secadores Φ1800 mm (6) --- calandrante de rolos duplos --- B/M (posição reservada) --- máquina de enrolar tambor horizontal de rolos.

• Parâmetros técnicos principais
• 1.1Parâmetros técnicos

Produto de papel: papel Kraft, test-liner

Peso de base: 110-150 g/m2

Peso de base calculado: 112 g/m2

Largura do corte: 3600 mm

Largura da bobina: 3350 mm

Largura do fio: 3800 mm

Velocidade do bico: 3650 mm

Velocidade de trabalho: 300 m/min

Velocidade de projeto: 350 m/min

Velocidade de arrastamento: 25 m/min

Capacidade nominal: 68 t/d (112 gm, 150 m/min, 3300 mm, 100% de eficiência)

Diâmetro: 4350 mm

Tipo de accionamento: accionamento seccional do conversor de frequência AC

Disposição: layout de uma única camada, máquina à direita (em pé na máquina de bobina e olhando para a direção da máquina, o lado de acionamento está no lado direito)

1.2 Condição da tecnologia 1.2.1 Proporção de celulose

Camada superior: % de celulose

Capa de base: % de celulose

1.2.2 peso do papel e consistência da polpa

Camada superior: 40 ∼ 60 g/m2 de consistência de pasta:00,3% 0,6%

Capa de base: 70 ≈ 90 g/m2 consistência de pasta:00,5% 1,0%

1.2.3 Parâmetros da tecnologia do papel

Sequidade na prensa: ≥22%

Seca no secador: ≥44%

Sequidade na máquina de dimensionamento: 92%

Sequidade fora da máquina de dimensionamento: 65~70%

Quantidade de cola de dimensionamento: 2,5 a 3 g/m²(cada superfície), teor sólido de cola: 8~12%

Secura do papel acabado: 92%

Percentagem de encolhimento horizontal (média): ≤ 4%

Déficit de humidade horizontal: ≤±7,5%

Défice de gramagem horizontal: ≤±1,0%

Secura quando cada camada de papel se recombina: ≥ 12%

1.3 tensão de revestimento de fios e feltro

Formar fios 8kN/m 7kN/m

5kN/m de feltro 4kN/m

fio seco 5kN/m 3kN/m

1.4 Requisitos em matéria de água, eletricidade, vapor e ar comprimido 1.4.1 Água doce e água clarificada

Requisito: puro, incolor, sem areia.

Pressão: 3 MPa,0.4MPa dois tipos

Válvula de pH: 6-8

1.4.2 Fornecimento de energia

Voltagem do motor: 380/220±5%

Voltagem de controlo: 24 V

Frequência: 50 Hz±1%

1.4.3

Pressão de vapor:Pressão máxima de funcionamento do secador: 0,5 MPa

1.4.4 Sistema hidráulico

Pressão nominal: 16Mpa

Pressão de funcionamento de configuração: 14Mpa

Precisão de filtragem do óleo: 20 μm

Temperatura do óleo de alimentação: ≤ 30°C

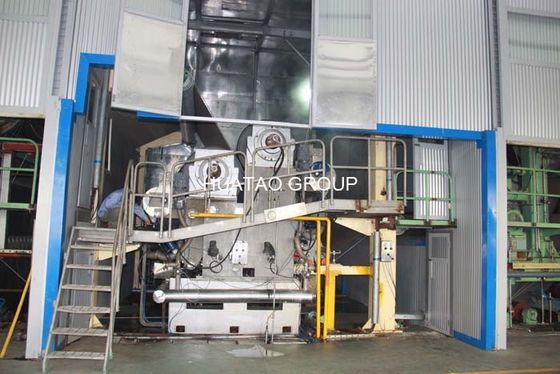

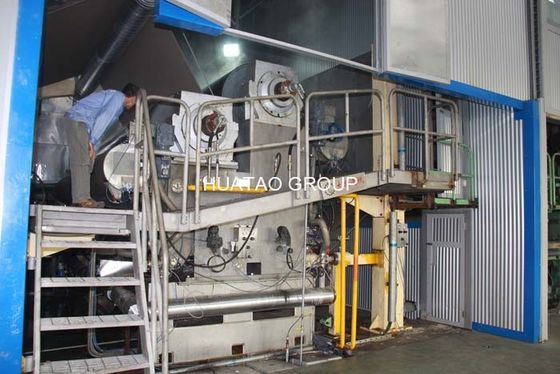

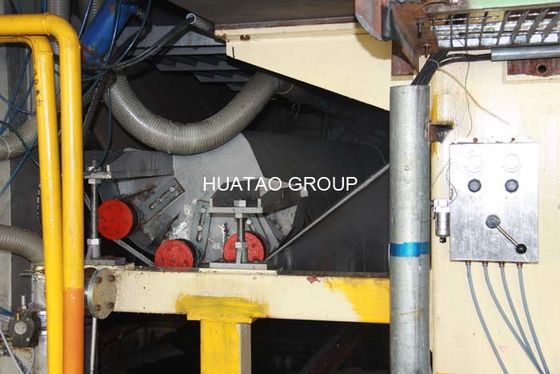

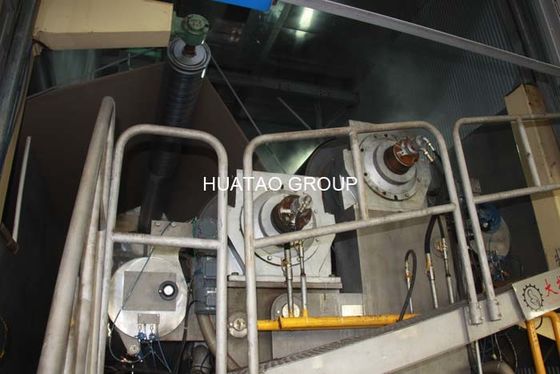

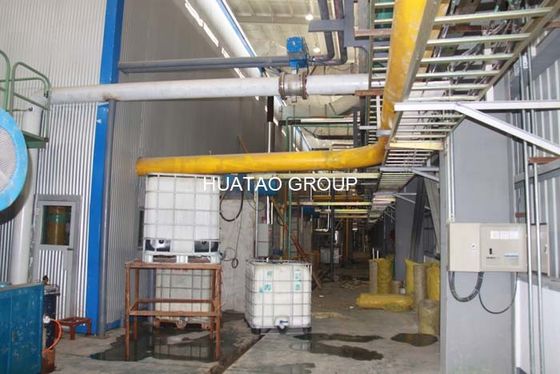

Fotos:
