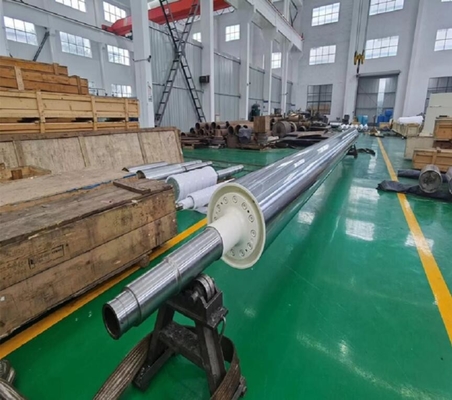

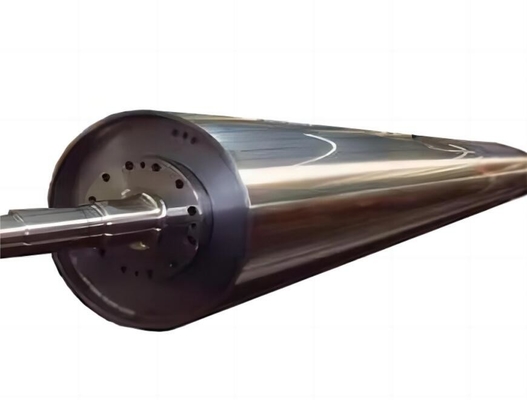

Rolo de arrefecimento da superfície do espelho para a linha de produção de filmes BOPP e BOPET

Rolo de arrefecimento para linha de produção de películas BOPP/BOPET

Atualmente, a estrutura interna do rolo de transferência de calor é dividida numa configuração de fluxo único de duas camadas e numa configuração de fluxo duplo de duas camadas.O meio interno é água ou óleo de transferência de calorAs estruturas internas destes dois tipos são diferentes, e os processos de fabrico também são diferentes.

1Estrutura interna do rolo de transferência de calor de fluxo único expandido: Este modelo de rolo de refrigeração de transferência de calor é composto por uma casca externa, uma casca interna e um deflector espiral na casca interna.A água ou o óleo térmico circulam do tubo para o tubo térmico interno de fluxo único, começando a partir da outra parede lateral, eliminando assim o calor.

2Estrutura interna do rolo condutor de calor de dupla camada e de duplo fluxo: Este modelo de rolo condutor de calor é composto por uma camada exterior,uma casca interna e um defletor em espiral na casca internaPor conseguinte, ao contrário do anterior, este rolo condutor de calor adota um duplo fluxo de dupla camada.Água ou óleo térmico circula do tubo do ducto para o ducto de transferência de calor através do fluxo internoA sua dupla eficiência é elevada, o processo de produção é complexo e o custo é elevado.

Parâmetros do produto

Construção de casca dupla
Tubos internos e externos de S355 (Q345B)
Sistema de fluxo: canais entre o tubo interno e o tubo externo separados por espirais de condução soldadas
Construção de disco/eixo: eixos encolhidos e soldados e discos laterais de Q345B
Superfície de rolos: revestimento cromado, revestimento cerâmico

Requisito e tolerância estáticos e dinâmicos: forma cilíndrica ≤ 0,1 mm, fora de redondeza ≤ 0,1 mm, equilíbrio dinâmico G2.5
